proe5.0怎么绘制工程图(proe导出为CAD)

proe5.0怎么绘制工程图(proe导出为CAD)呢？今天教给大家方法。

方法

首先打开proe

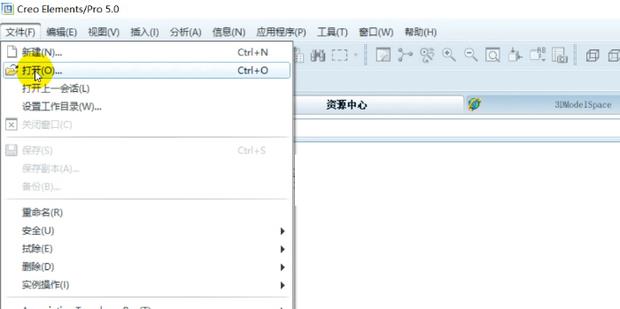

点击【文件】→【打开作权内注概】

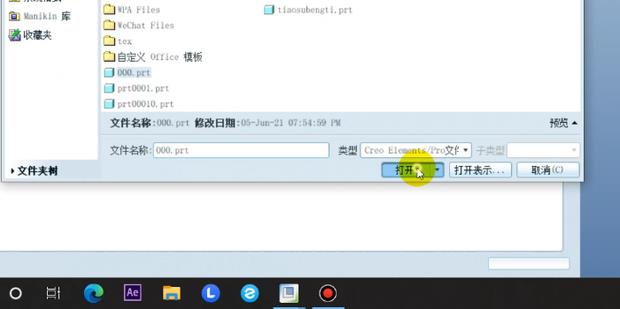

选择想要绘制的文件，打开

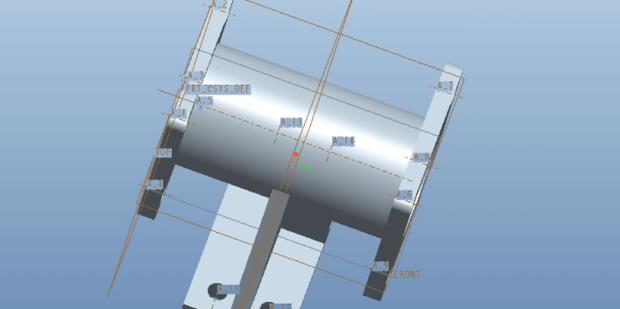

如图所示

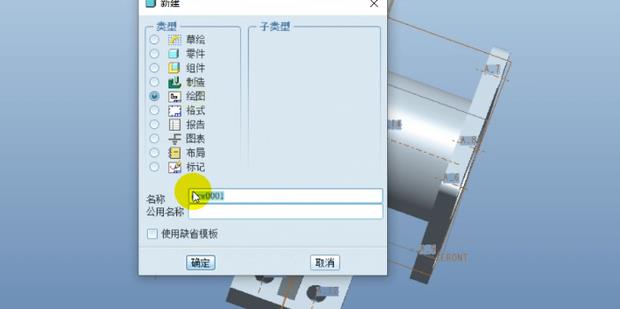

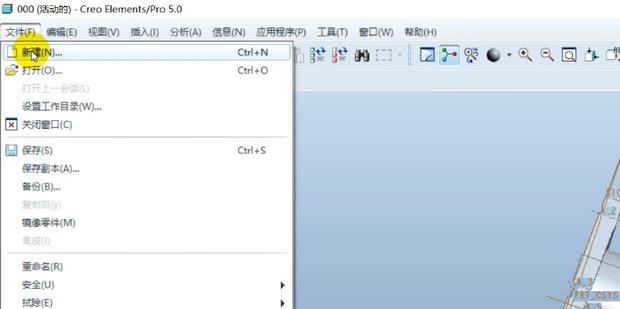

点击【文件】→【新建族支根货怕苏晶】

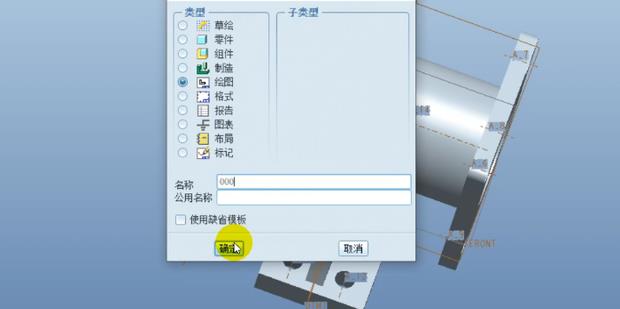

选择【绘图】，将【使用缺省染模板】点掉

命名成自己想要的名字后，点牛心构联宗丝顶回击【确定】

4

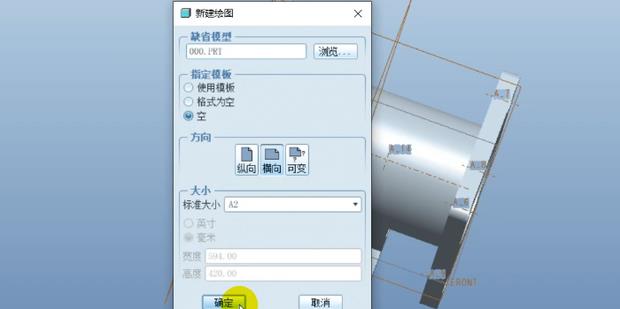

大小这里用【A2】举例，点击【确定】

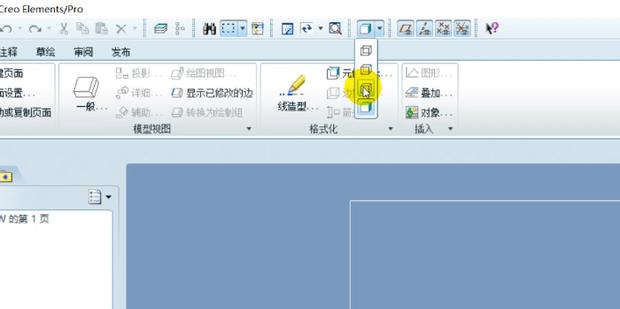

点击上方的方形图标，选择倒数第二个

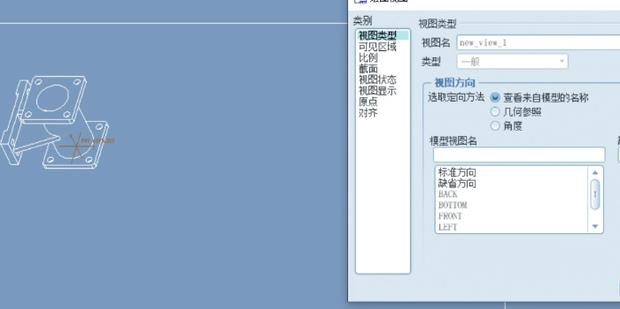

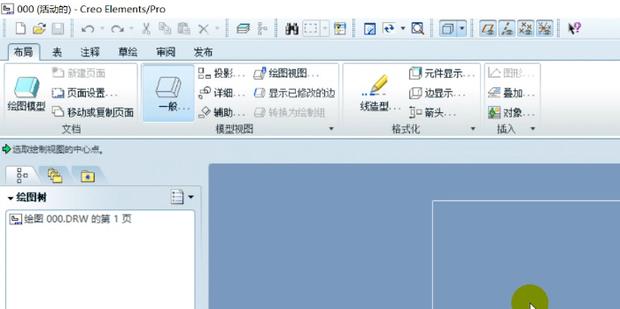

点击【一般】

点击刚刚的图，就可以打开右兴态父房兵温田冲侧的框

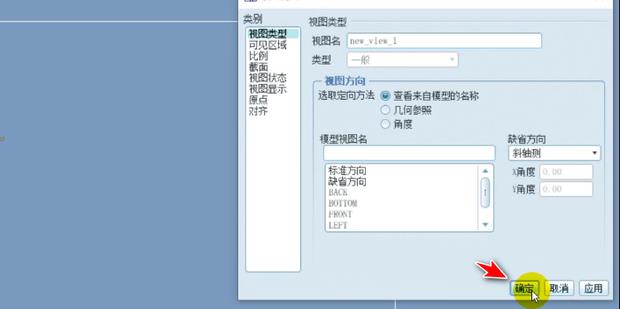

点击【确定】

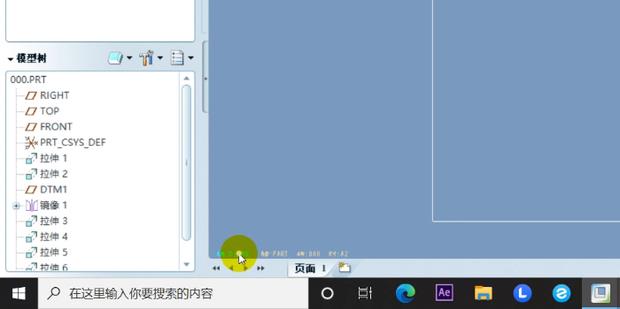

点击左下角的数字

输入想要的大小，这里用【0.5】举例

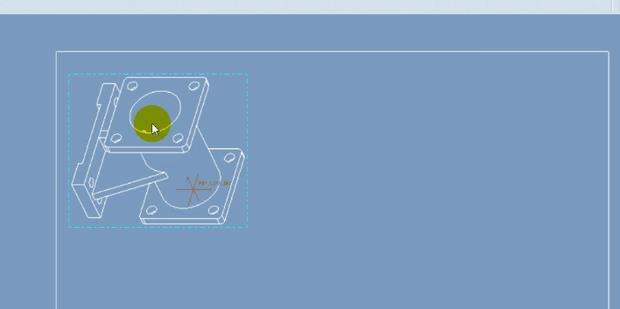

如图所示

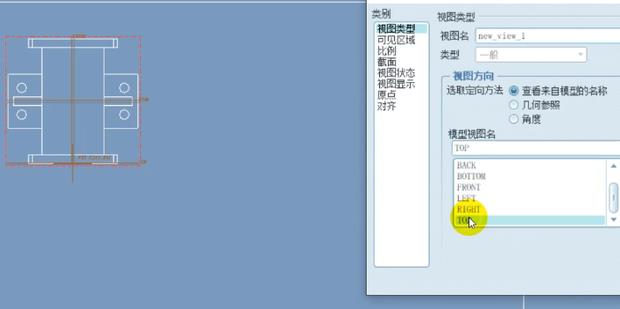

再点击图，选择【TOP】

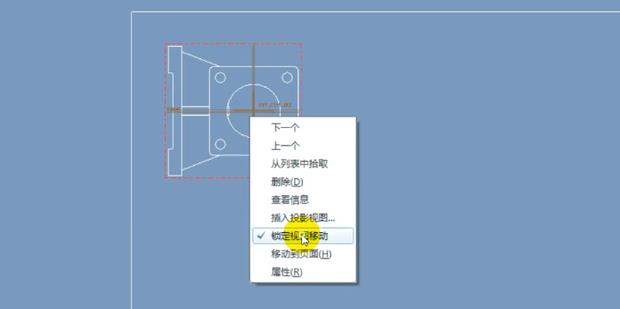

之后右键，将【锁定视图移动】点掉

/24

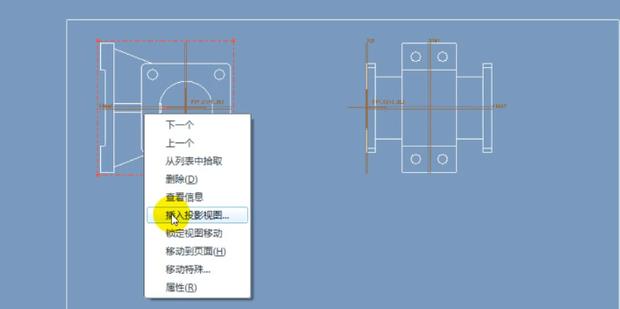

右键点击【插入投影视图】

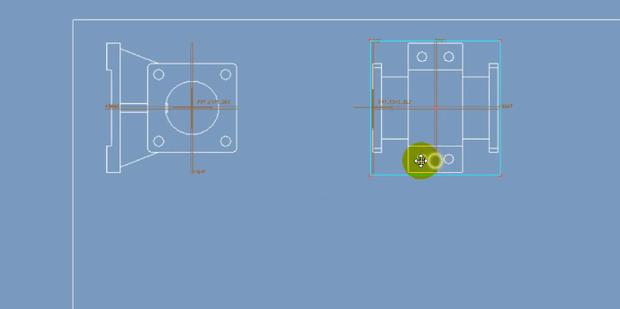

之后移到想要的位置

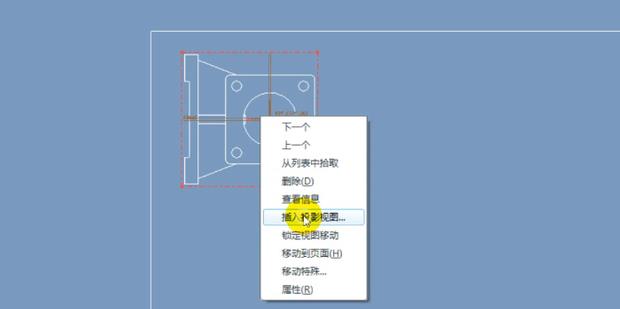

右键再【插入投影视图】

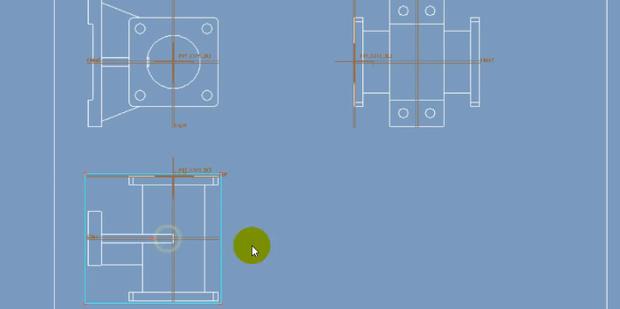

这里移到下面举例，这样就绘制完工程图了

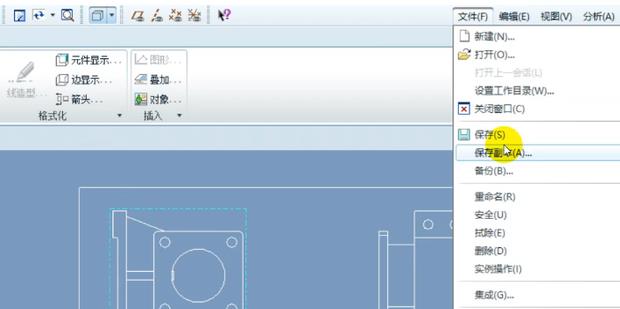

点击【文件】→【保存副本】

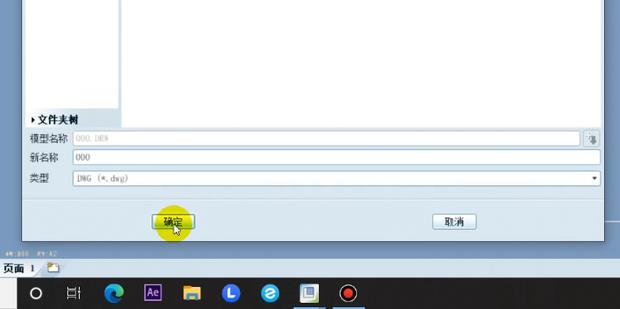

点击机【确定】

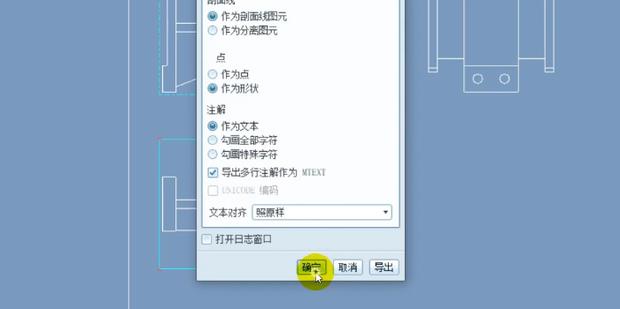

再点击确定，这样就导出为CAD文件了。
