从上个世纪80年代中期开始,韩国凭借本国发达的造船工业和较强的电子产业,提出了自行设计和建造新一代驱逐舰的计划,被称为“韩国驱逐舰实验计划(Korean Destroyer Experimental)”,英文简称“KDX”,旨在提升本国的军工装备研制能力,缩小与日本海自水面舰艇的技术差距。
到了本世纪初,韩国已经完成了KDX-Ⅰ“广开土大王”级和KDX-Ⅱ“忠武公李舜臣”级两型驱逐舰的研制和装备,开始计划研制第三型配备美国“宙斯盾”系统的专职防空驱逐舰,这就是KDX-Ⅲ型“世宗大王”级导弹驱逐舰,该舰满载排水量超万吨,具备完善的防空、反舰、反潜和对陆打击能力,在中国的055型驱逐舰服役前一直稳坐“亚洲第一舰”的宝座。

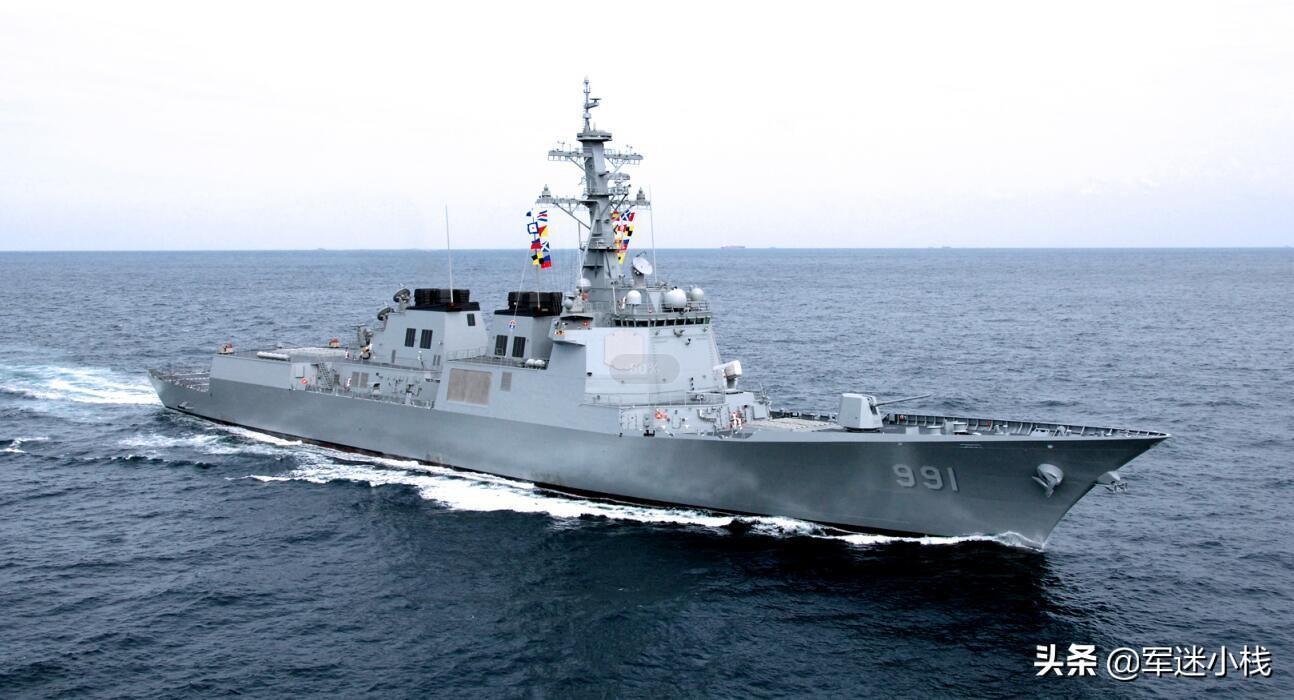

KDX-Ⅲ型“世宗大王”级导弹驱逐舰
基本参数
世宗大王级导弹驱逐舰整体设计上参考了美国海军“阿利·伯克”ⅡA型导弹驱逐舰,但比阿利·伯克级驱逐舰的尺寸和吨位要更大,舰体比伯克ⅡA驱逐舰增长了8米,达到了165.9米,舰体宽度为21.4米,吃水深度6.25米,标准排水量7650吨,满载排水量10455吨。
该级舰装备有四面SPY-1D(Y)相控阵雷达,采用了基线7.1版本的“宙斯盾”作战系统,配备有128个垂发单元以及16枚倾斜发射的反舰导弹,具备完善的防空、反舰、反潜和对陆打击能力;动力系统采用全燃联合动力(COGAG),配备4台美国通用公司LM2500型燃气轮机,总功率102000马力,双轴双桨推进,最大航速30节;另外还采用了3台英国罗尔斯·罗伊斯公司的AG9140RF燃气轮机作为发电机,总共可以提供9000千瓦的电力输出。

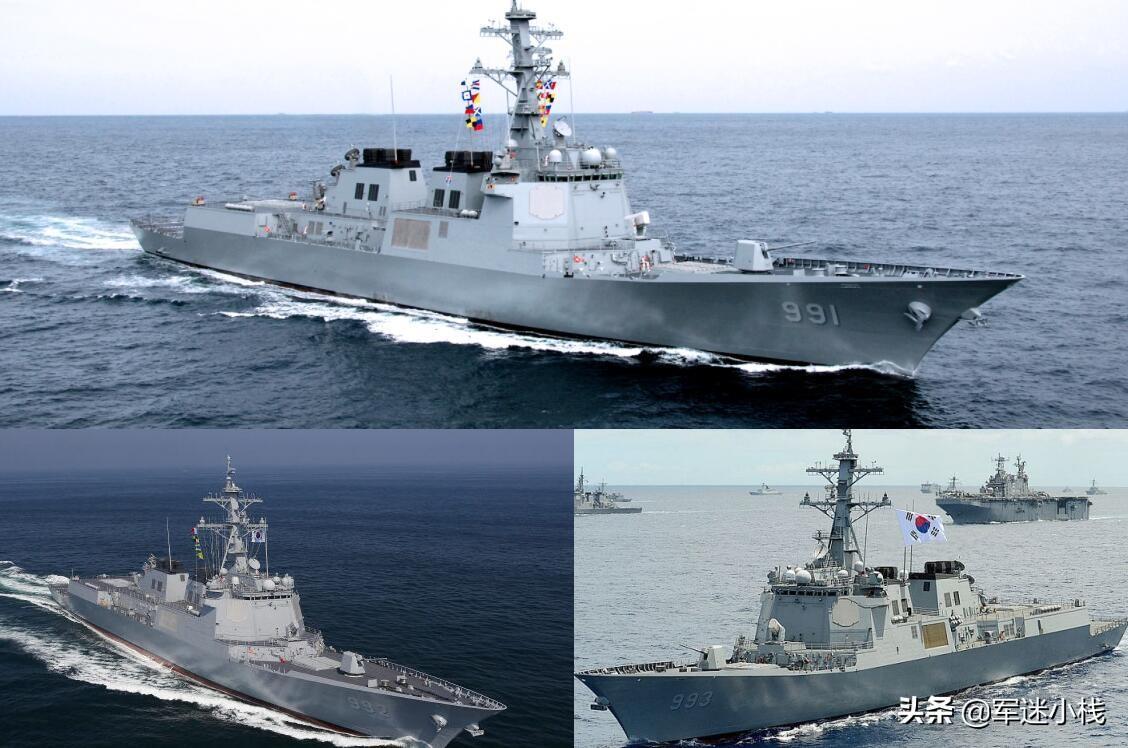

KDX-Ⅲ“世宗大王”级导弹驱逐舰一共建造了三艘,分别为
一号舰DDG-991“世宗大王”号,2008年12月22日服役。二号舰DDG-992“栗谷李珥”号,2010年8月31日服役。三号舰DDG-993“西厓柳成龙”号,2012年8月30日服役。

武器布局
韩国的世宗大王级驱逐舰上整合了包括美国、荷兰以及韩国国产武器,先来直观的从舰艏到舰尾来了解一下该级舰的大致武器布局。

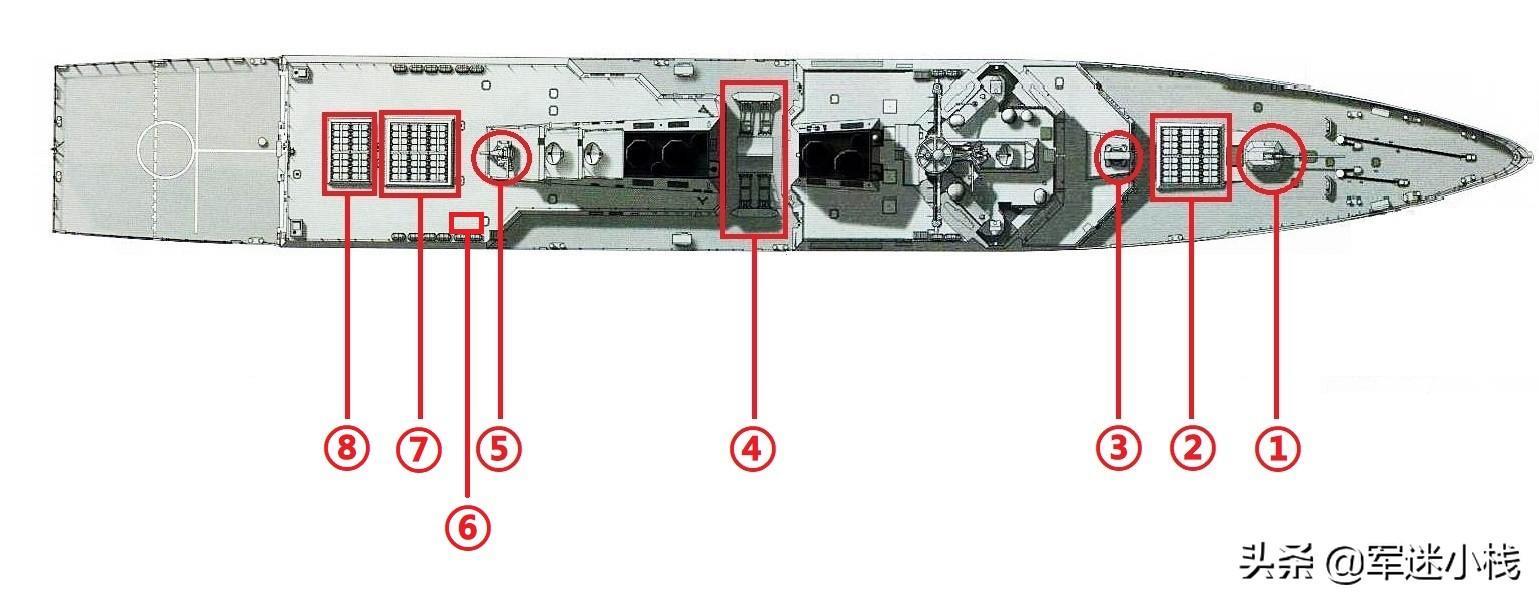

武器布局
一门美制MK-45 Mod4型单管127毫米62倍径舰炮六组八单元美制MK-41型通用垂发系统一座美制MK-49型短程防空导弹发射系统四组四联装韩国国产SSM-700K型反舰导弹发射装置一座荷兰授权韩国生产的“守门员”近程防御武器系统封闭在舰体内的两组三联装KMK-32型鱼雷发射器六组八单元韩国国产K-VLS垂发系统四组八单元美制MK-41型通用垂发系统
防空
防空方面世宗大王级驱逐舰由三种武器组成了远近两层防空网,远程防空依靠的是美制标准-2 BlockⅢ B型远程舰空导弹,最大备弹80枚,装填在舰艏和舰尾共80单元的MK-41垂发中。该型导弹重706.7千克,弹体长4.72米,直径0.343米,翼展1.06米,由一台固体火箭发动机推进,最大射程167千米,飞行速度2.5马赫,有效射高10 - 20000米;导弹飞行中段采用惯性和无线电指令修正制导,末端采用半主动雷达和红外双模式制导。

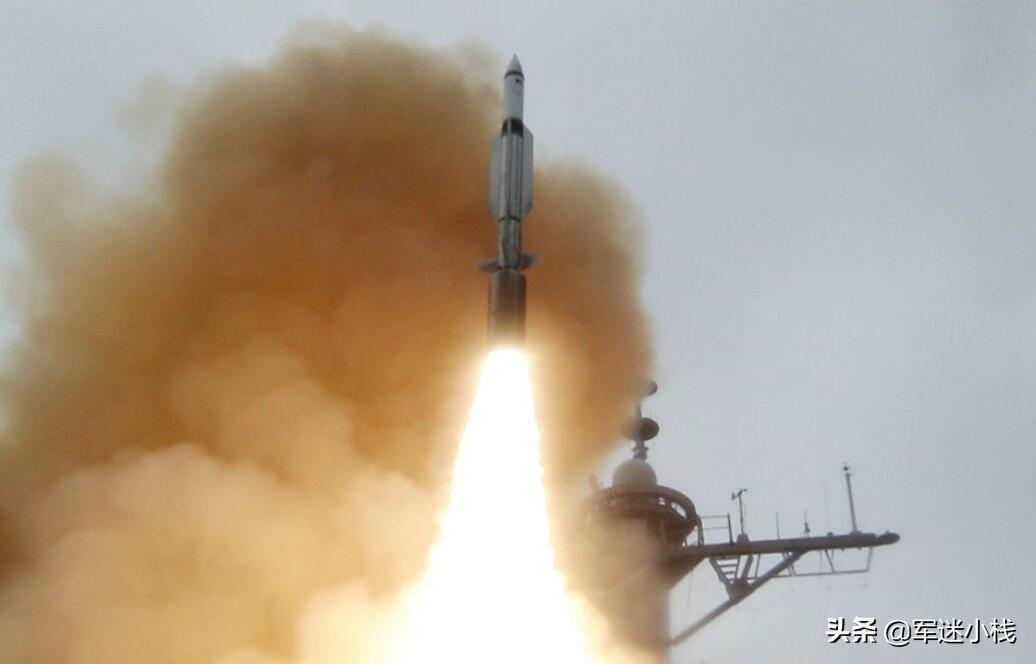

世宗大王驱逐舰发射标准-2 BlockⅢ B舰空导弹
世宗大王级驱逐舰的近程防空网则由美制RIM-116B型“拉姆”短程舰空导弹和一座荷兰“守门员”近防武器系统组成,其中拉姆导弹备弹21枚,装填在舰桥前方平台上的MK-49型短程防空导弹发射系统中,采用倾斜发射方式。该导弹是一种点防御的短程对空导弹,主要用于拦截近程、低空的飞行器和飞航式导弹,弹体重73.5千克,长2.82米,直径12.7厘米,翼展44.5厘米,最大速度超过2马赫,射程9公里,采用红外和被动雷达制导的方式,目前广泛装备在美国、欧洲等国家的水面舰艇上。

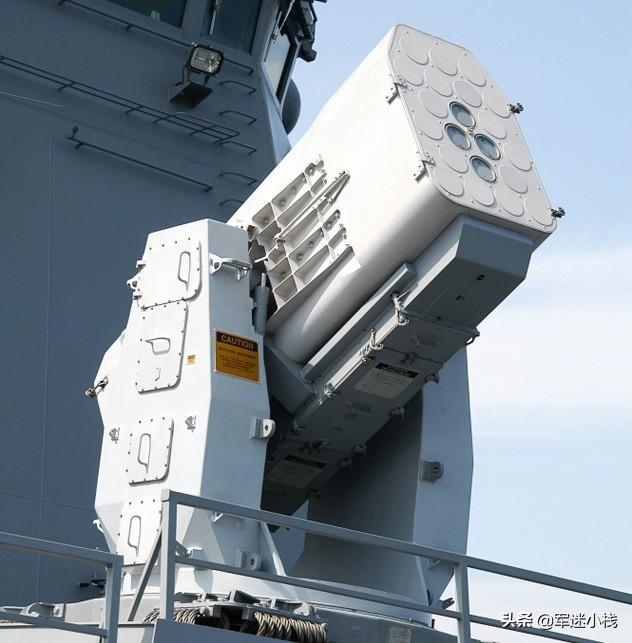

舰桥前方平台上的MK-49型短程防空导弹发射系统

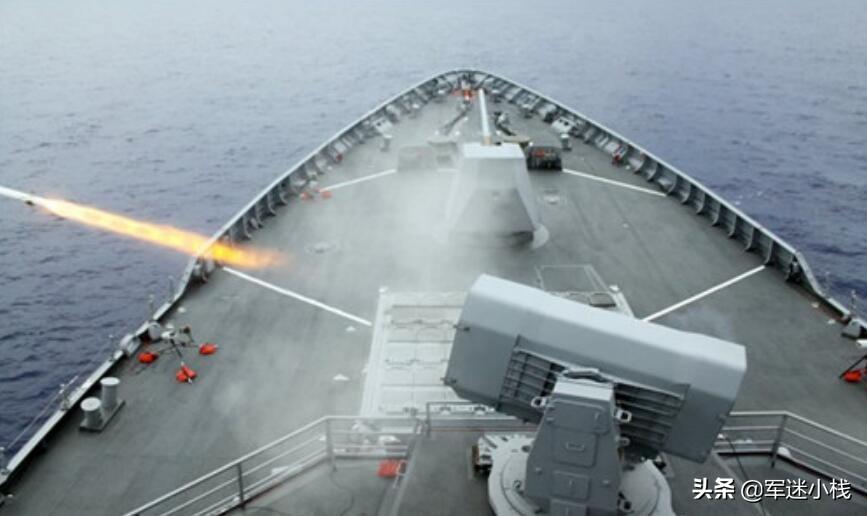

MK-49发射RIM-116B“拉姆”舰空导弹
世宗大王级驱逐舰上的“守门员”近防武器系统安装在后部的舰尾艛结构上,该系统由一门GAU-8/A型7管30毫米转膛炮和“飞捕手”火控系统组成,其中30毫米转膛炮射速4200发/分钟,最大射程3千米,可对舰艇两侧及舰尾方向来袭的空中目标实施拦截。

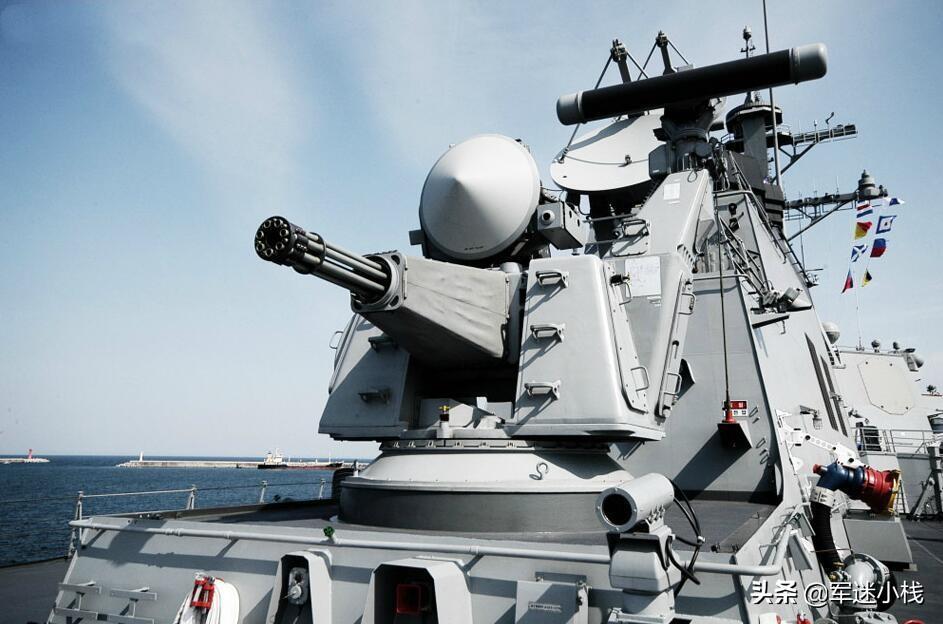

“守门员”近防武器系统
反舰/对陆
世宗大王级驱逐舰主要有三种对海和对陆打击的武器,包括一门美制MK-45型127毫米舰炮、韩国国产SSM-700K“海星”反舰导弹和“天龙”对陆攻击巡航导弹。其中MK-45 Mod4型127毫米舰炮安装在舰船的舰艏位置,该舰炮最大射速为20发/分钟,射程39千米,相比于前一型MK-45 Mod2型舰炮来说,Mod4的炮管长度由54倍增至62倍,炮台外壳进行了隐身化设计,外形棱角分明,舰炮内的炮箱、制退和抛壳等机构都进行了改进,整炮重量增加了约10%。

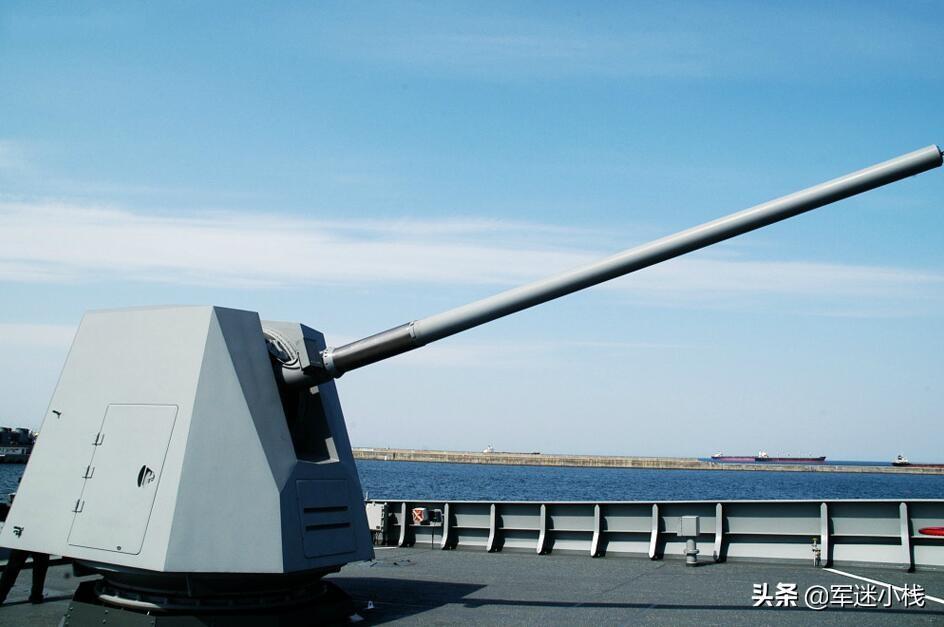

舰艏一门MK-45 Mod4型型127毫米舰炮
世宗大王级驱逐舰上的反舰导弹并没有整合到垂发系统中,而是在舰艇的两组烟囱结构中部布置了四组四联装的SSM-700K型“海星”反舰导弹发射箱,共16枚导弹。该型导弹是韩国在美制AGM-84“鱼叉”反舰导弹基础上发展而来,整体外形十分相似,导弹全重660千克,弹体长5.7米,直径0.54米,最大飞行速度0.9马赫,最大射程150千米,具备航路规划能力,巡航高度为30米,末端突防时可降低到5 - 7米,战斗重约221千克,采用221千克重的半穿甲爆破式战斗部,装备有延时引信可穿透进入舰艇内部引爆,整体性能算是中规中矩。

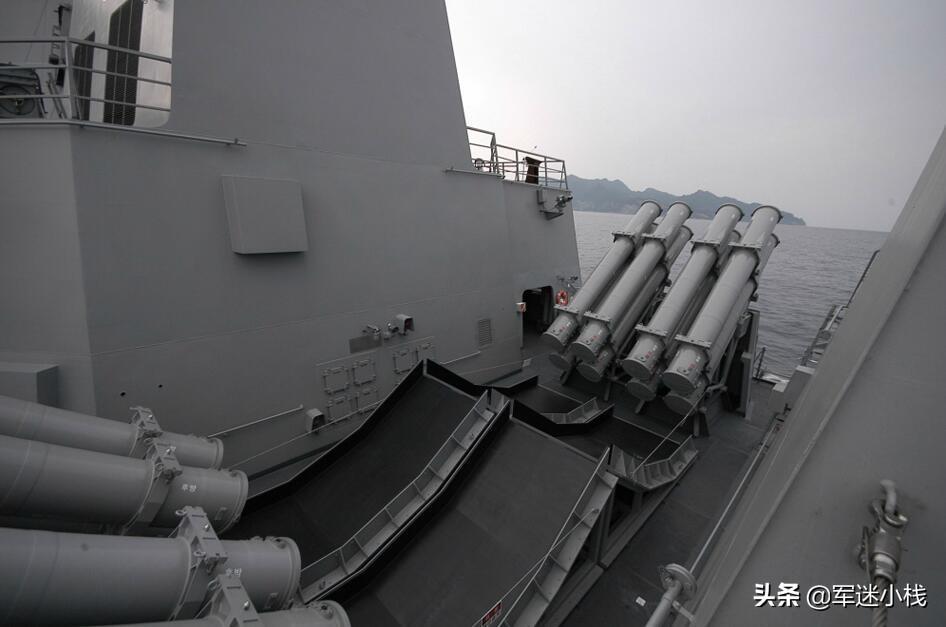

舰艇中部四组四联装的SSM-700K型“海星”反舰导弹发射箱
世宗大王级驱逐舰共配备了128个垂发单元,其中美制的MK-41垂发只有80单元,剩余的48个垂发单元为韩国国产的K-VLS垂发,该垂发系统是韩国在美制MK-41垂发系统基础上研制而来,两者相似度较高,韩国仿制这款垂发的目的是为了实现垂发系统的自主研制和解决国产导弹武器的适配问题,因为韩国国产的“天龙”巡航导弹和“红鲨”反潜导弹无法整合进美制的MK-41垂发系统中。

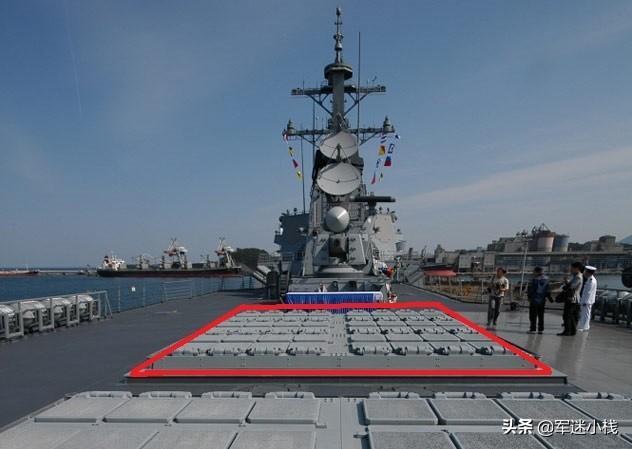

后部48单元韩国自研K-VLS垂发
在这48单元韩国国产的K-VLS垂发中,有32单元是用来配备“天龙”系列对陆攻击巡航导弹,该导弹另一个名称为“玄武-3”,发展有玄武-3A、玄武-3B和玄武-3C三个型号,对应的射程分别为500公里、1000公里和1500公里,该型导弹与美国的“战斧”巡航导弹类似,都是采用惯性加GPS定位导航,配备有地形匹配制导系统,命中精度在3米以内,装备了巡航导弹的世宗大王级驱逐舰,成为了除美国外唯一装备巡航导弹的宙斯盾战舰,和日本的金刚级驱逐舰相比也具备了较强的进攻能力。

韩国自研“天龙”巡航导弹
反潜
世宗大王级驱逐舰反潜武器主要有韩国自研的K-745“蓝鲨”轻型反潜鱼雷、“红鲨”反潜导弹以及搭载的两架MK-100“超山猫”反潜直升机。其中韩国自研的K-745“蓝鲨”轻型反潜鱼雷的主要技术来源于法意联合研制的MU90轻型鱼雷,该鱼雷全重280千克,长2.7米,直径319毫米,水下航速超过45节,最大射程12千米,战斗部重60千克,采用定向爆炸弹头,可以穿透潜艇的双层外壳,世宗大王驱逐舰两舷配备的两座美国授权韩国生产的KMK-32型三联装324毫米鱼雷发射管,可以用来装填发射这款K-745“蓝鲨”轻型反潜鱼雷。

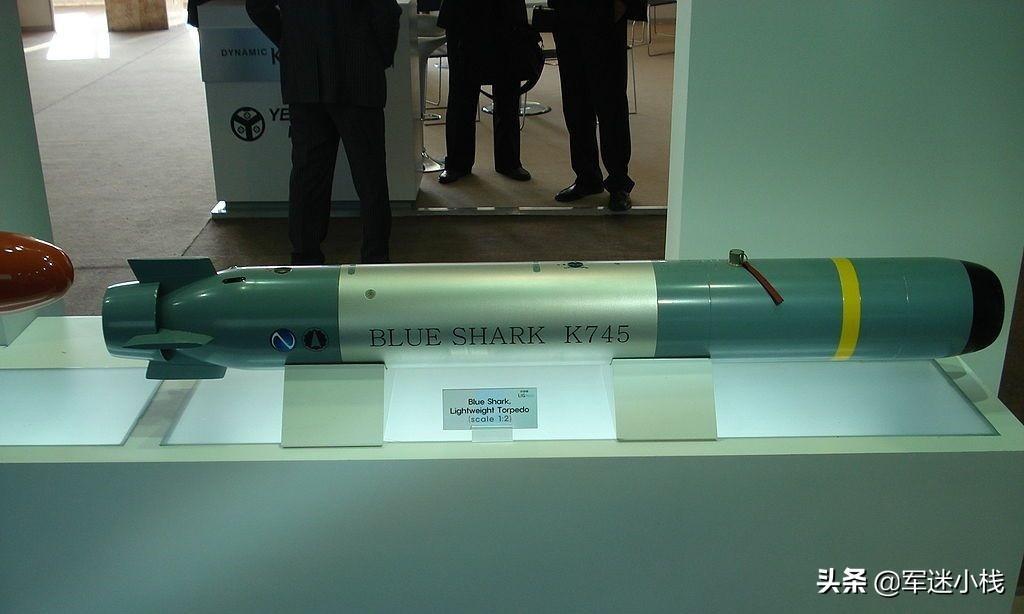

K-745“蓝鲨”轻型反潜鱼雷

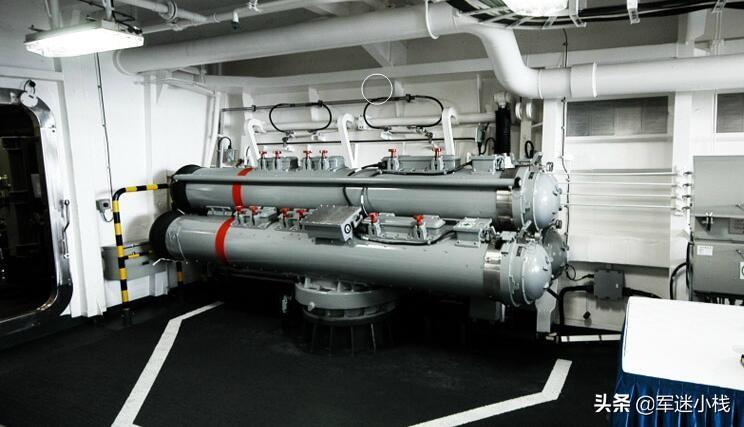

封闭在舰体内的KMK-32型三联装324毫米鱼雷发射管
在世宗大王级驱逐舰上的48单元国产K-VLS垂发中,除了配备有32枚“天龙”巡航导弹外,剩余的发射单元还装备有16枚韩国自研的“红鲨”反潜导弹,该导弹重约820千克,长5.7米,直径380毫米,射程达到20千米,其战斗部用的正是上面提到的K-745“蓝鲨”轻型反潜鱼雷。

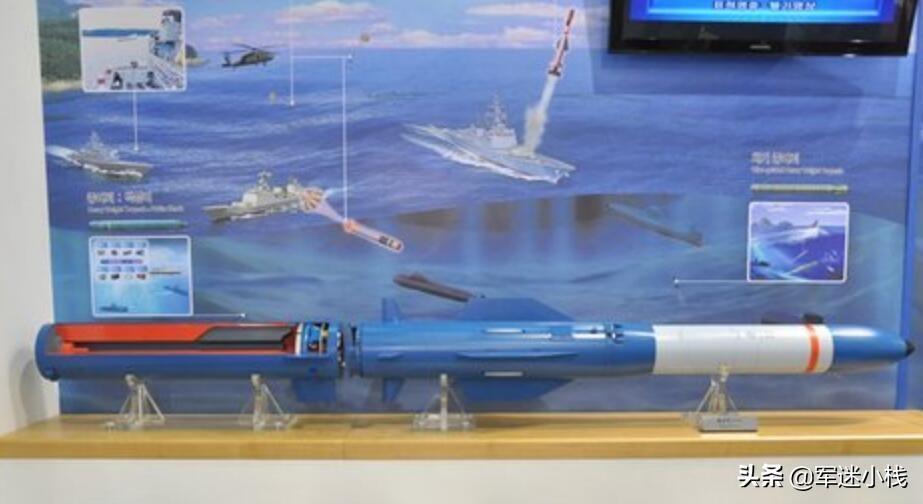

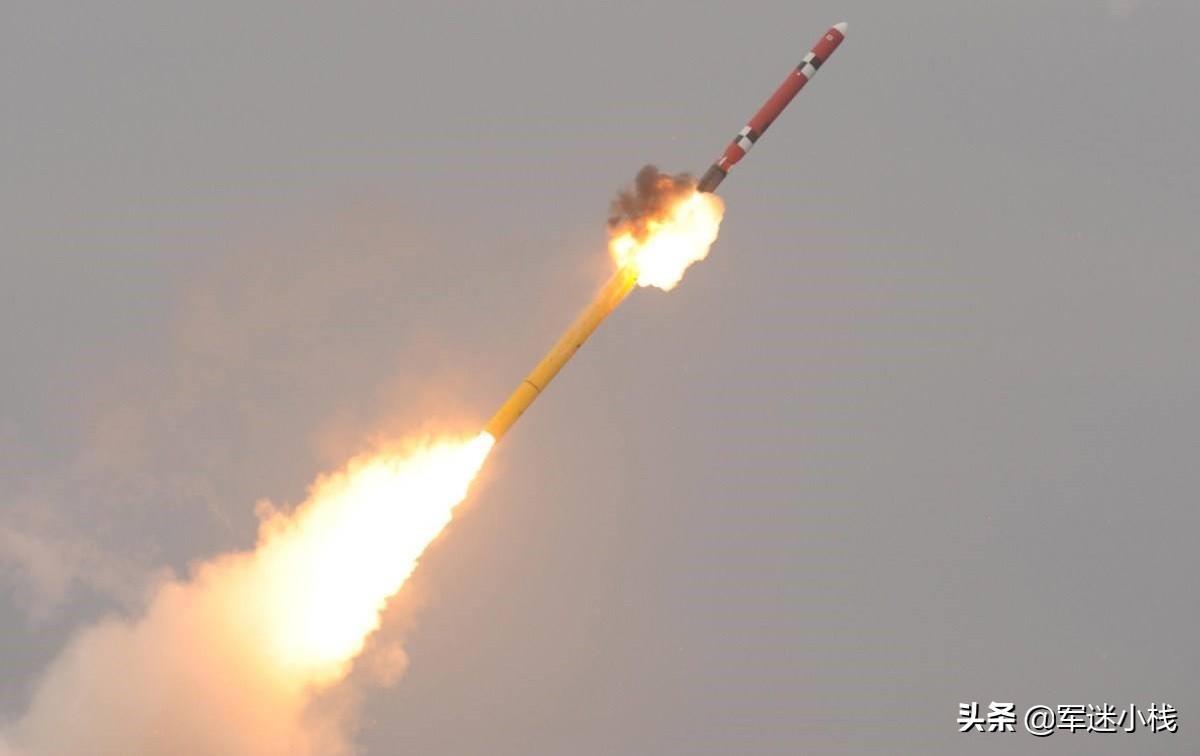

“红鲨”反潜导弹
世宗大王级驱逐舰尾部还设有一个直升机起降甲板和两座机库,因为后部垂发占据了部分机库空间,所以只能搭载两架6吨级的“山猫”反潜直升机,在搜潜方面机上配备有对海搜索雷达、吊放式低频主动声呐、磁异探测仪和声呐浮标投放器等设备,在攻潜方面“超山猫”的两翼可以挂载深水炸弹、4枚K-745“蓝鲨”轻型反潜鱼雷或者美制MK-46 Mod5型鱼雷。

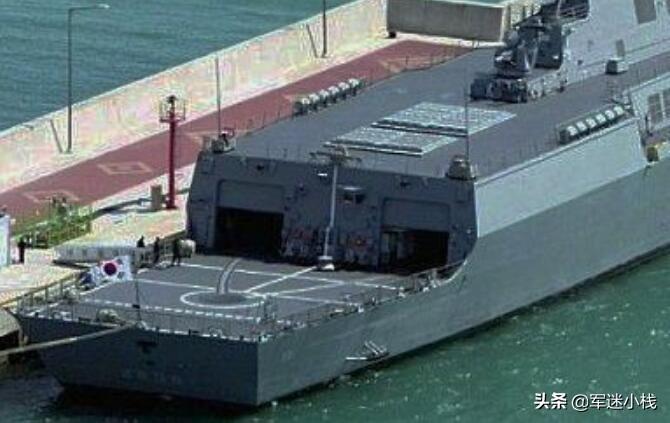

机库

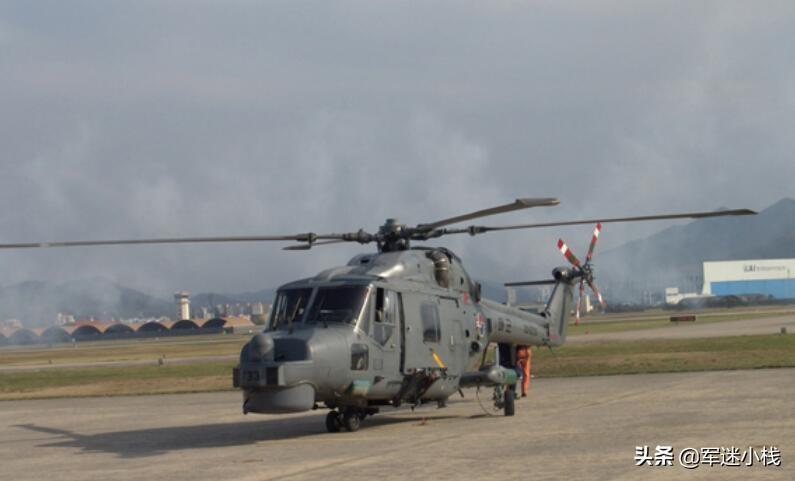

韩国海军“山猫”反潜直升机
雷达/声呐
世宗大王级驱逐舰主要的舰载雷达设备有SPY-1D(Y)相控阵雷达、SPG-62火控雷达、SPS-67(V)对海搜索雷达、DSQS-23BZ型中频舰壳声呐和CAPTASMK-2V1型低频拖曳阵列声呐。
SPY-1D(Y)相控阵雷达安装在舰桥四周,为无源相控阵体制,工作在E/F波段,主要负责对空域的警戒和搜索任务,能够探测并跟踪半径500千米内的1000个空中目标,对舰艇周围空域实现360度全覆盖。

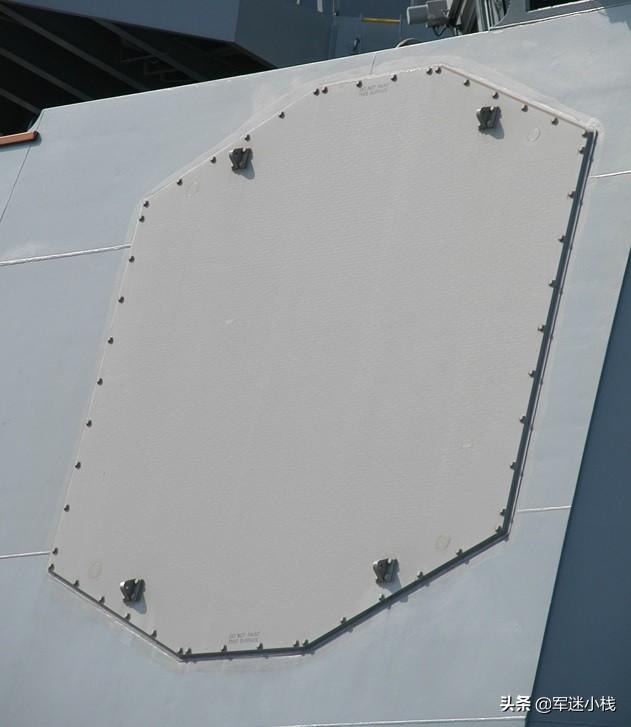

SPY-1D(Y)相控阵雷达
SPY-1D(Y)相控阵雷达对空域进行扫描并接收到目标回波后,由后台武器操作员在火控系统的协作下对目标进行分析,当确定目标后发射标准-2 BlockⅢ B防空导弹进行拦截,导弹飞行中段通过数据链接受舰艇上的目标修正指令,末端则需要舰上的SPG-62火控雷达对目标进行照射,引导导弹对目标进行拦截。
SPG-62火控雷达在拦截亚音速目标时可以间隔照射3-4个目标,世宗大王级驱逐舰上共配备了3部SPG-62火控雷达,其中舰桥上方一部,第二组烟囱后方平台上配置了两部,理论上最多可以抗击12个来袭的空中目标。

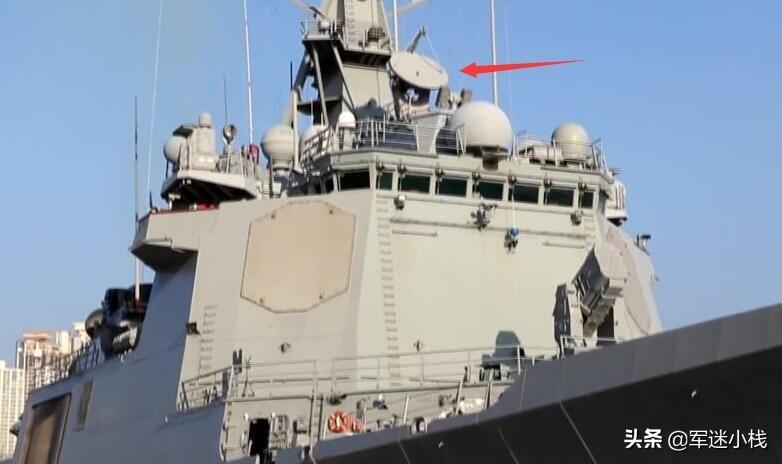

舰桥正上方一部SPG-62火控雷达

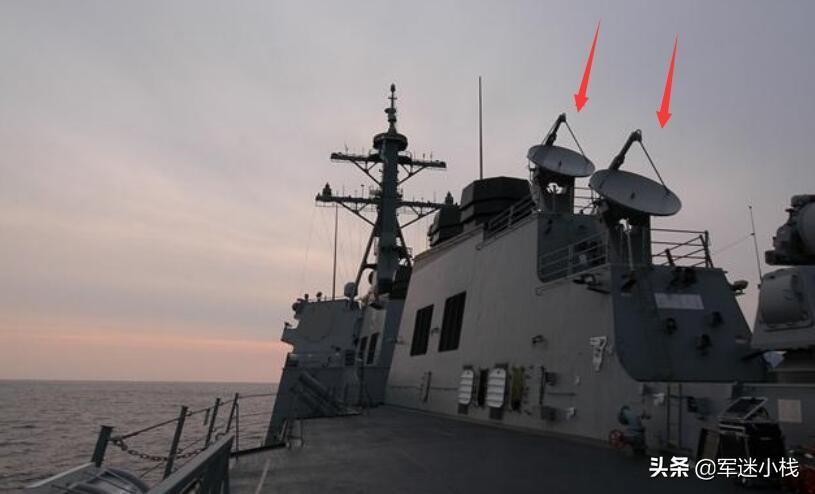

烟囱后方的两部SPG-62火控雷达
SPS-67(V)型对海搜索雷达安装在世宗大王级驱逐舰的主桅杆上,该雷达为两坐标中程高分辨率对海搜索雷达,工作在C波段,探测距离为104千米,主要负责对海面目标和低空飞行器进行探测和跟踪,同时也为舰艇上的SSM-700K“海星”反舰导弹提供视距内的引导。

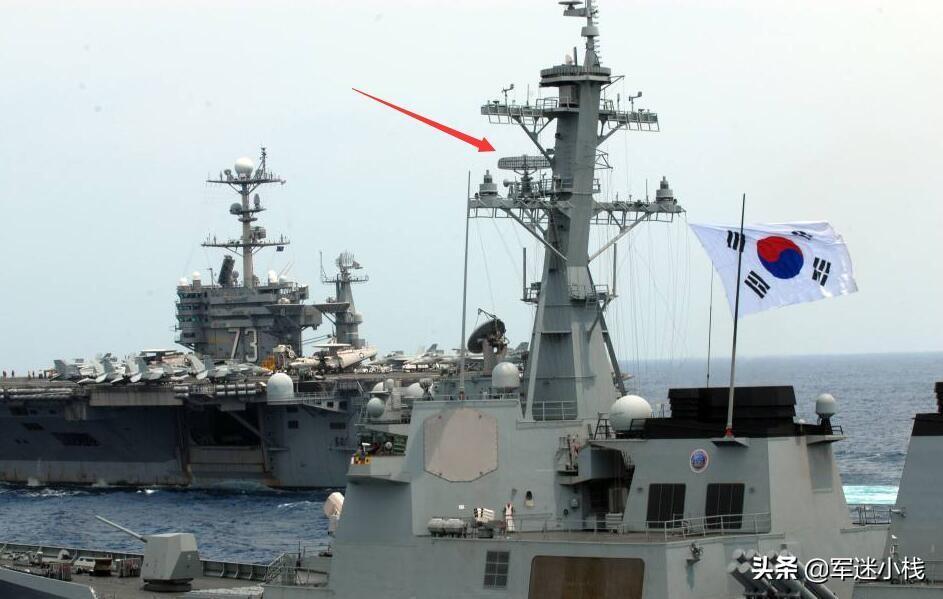

主桅杆上的SPS-67(V)对海搜索雷达
DSQS-23BZ型中频舰壳声呐安装在世宗大王级驱逐舰的球鼻艏内,主要用于跟踪和探测中近距离内的潜艇,并且可以对来袭的鱼雷进行报警。而舰尾的CAPTASMK-2V1型低频拖曳阵列声呐则负责对较远距离、较大深度以及较安静的潜艇等目标进行探测和跟踪。
总结
对于一艘排水量超万吨的导弹驱逐舰来说,世宗大王级不仅拥有不俗的防空能力,对海、反潜以及对陆打击能力也丝毫不差,可以说在055驱逐舰诞生之前,其亚洲第一舰的头衔也是实至名归的。

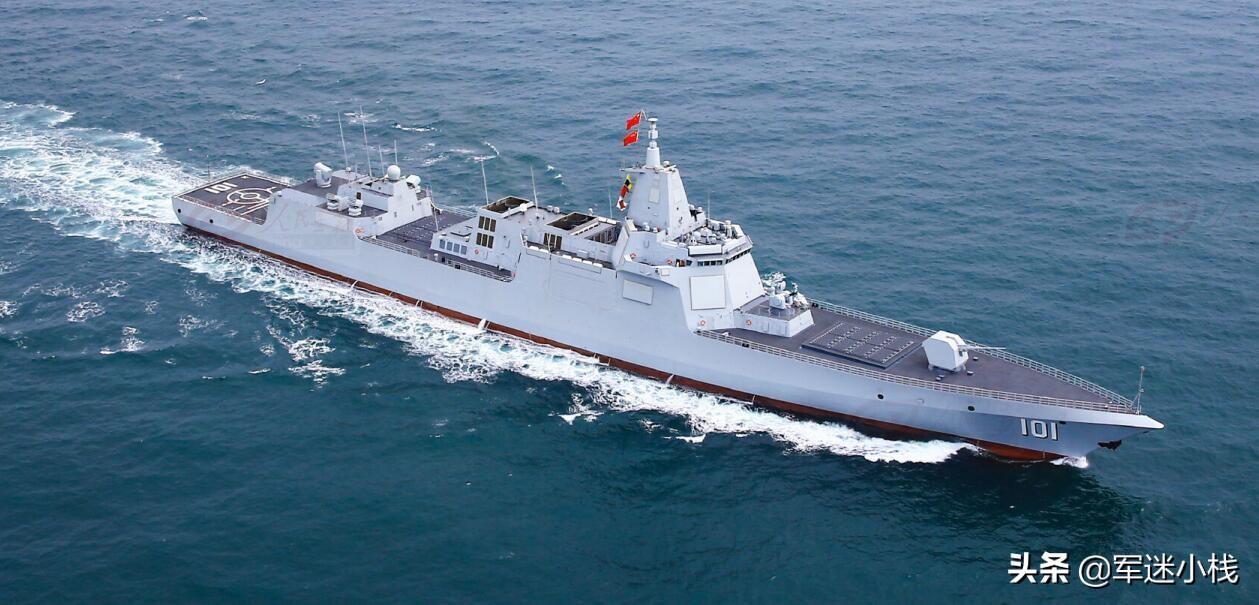

如今亚洲第一头衔已被055拿下
但世宗大王级也并非完美之作,由于美制的MK-41型垂发系统整合不进国产导弹,所以为国产的反潜和对陆攻击巡航导弹设置了另外的48单元垂发,反舰导弹则直接布置在舰艇中部,采用倾斜发射方式,这样不仅不能实现垂发通用化,而且为了安装这么多组垂发导致舰艇不得不加长,后部垂发也挤占了机库的部分空间。
从这点上可以看出韩国的无奈之处,像驱逐舰这样的复杂系统工程,如果各部分子系统不能完全国产化,必然会出现这样的武器系统整合问题,所以即使世宗大王级驱逐舰垂发数量要比055驱逐舰的112单元要多,但其综合作战效能却比不上055。
